Подвес «Виброфлекс тип 4»
Подвес «Виброфлекс тип 4» предназначен для крепления силовых агрегатов и коммуникаций различного инженерного оборудования. Позволяет снизить уровень передачи вибраций на ограждающие конструкции. Применяется при виброизоляции оборудования в системах вентиляции, водоснабжения, канализации, отопления, кондиционирования.
Описание

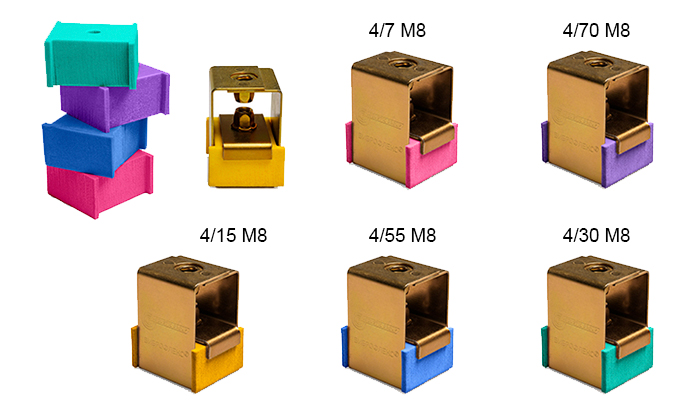

«Виброфлекс тип 4» изготовлен из анодированной стали высокой прочности. Соединение металлических элементов происходит через упругий слой эластичного полиуретанового материала Sylodyn. Выпускается 5 разновидностей, различающихся величиной нагрузки.
Преимущества:
- современный стойкий к разрушению эластомер;
- долговечность;
- сохранение виброакустических свойств в течение всего срока службы — более 50 лет;
- защита от коррозии;
- простота монтажа;
- эффективность в области широкого диапазона частот.
Технические характеристики
Технические характеристики «Виброфлекс тип 4»:
|
Разновидность |
Цвет упругого элемента |
Диапазон рабочей нагрузки, кг |
Минимальная резонансная частота, Гц |
|
4/7 М8 |
розовый |
3–7 |
11,4 |
|
4/15 М8 |
желтый |
7–15 |
10,6 |
|
4/30 М8 |
зеленый |
15–30 |
10,7 |
|
4/55 М8 |
синий |
30–55 |
11,1 |
|
4/70 М8 |
фиолетовый |
55–70 |
11,6 |
Результаты акустических испытаний:
|
Частота, Гц / Нагрузка на подвес, кг |
7,5 |
15 |
20 |
30 |
|
2 |
1 |
-1 |
5 |
-8 |
|
4 |
0 |
0 |
5 |
0 |
|
8 |
14 |
-3 |
6 |
12 |
|
16 |
7 |
-2 |
6 |
4 |
|
31,5 |
-2 |
3 |
20 |
16 |
|
63 |
3 |
3 |
8 |
6 |
|
125 |
11 |
15 |
14 |
6 |
|
250 |
10 |
12 |
9 |
11 |
|
500 |
11 |
12 |
13 |
4 |
|
1000 |
4 |
8 |
10 |
10 |
|
2000 |
12 |
19 |
18 |
18 |
|
4000 |
2 |
15 |
18 |
17 |
|
8000 |
3 |
5 |
6 |
6 |
Монтаж

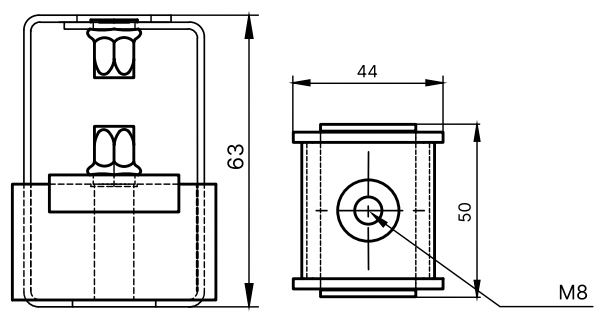

Виброизолирующие подвесы монтируются в разрыв шпильки при навесном монтаже различного инженерного оборудования. Также они могут крепиться к перекрытию посредством металлических анкер-шпилек с резьбой М8.
Сертификаты и документы:
Отказное письмо пожарной безопасности
Протокол акустических измерений
Гигиенический сертификат
Отказное письмо
Сертификат соответствия
