Подвес «Виброфлекс тип 2»
Подвесы «Виброфлекс тип 2» используются для монтажа различного инженерного оборудования на плиты перекрытия. Обеспечивают снижение передачи вибраций на конструкции благодаря эластичной вставке.
Описание
Виброподвес изготовлен из анодированной стали высокой прочности. Упругим слоем выступает современный эластомер Sylodyn.
Преимущества:
- длительный срок службы с сохранением виброизоляционных свойств — более 50 лет;
- устойчивость к коррозии;
- высокая эффективность в широком частотном диапазоне;
- совместимость с другими стандартными элементами каркасов;
- простая установка.
Технические характеристики
Виброизолирующие подвесы выпускаются 5 типов, различающихся максимальной нагрузкой:
|
Разновидность |
Предельная статическая нагрузка на крепление, кг |
Цвет упругого элемента |
Минимальная резонансная частота, Гц |
|
2/7 М6 |
7 |
розовый |
11,4 |
|
2/15 М6 |
15 |
желтый |
10,6 |
|
2/30 М6 |
30 |
зеленый |
10,7 |
|
2/55 М6 |
55 |
синий |
11,1 |
|
2/70 М6 |
70 |
фиолетовый |
11,6 |
Результаты акустических испытаний «Виброфлекс» 2/30:
|
Частота, Гц / Нагрузка на подвес, кг |
7,5 |
15 |
20 |
30 |
|
2 |
1 |
-1 |
5 |
-8 |
|
4 |
0 |
0 |
5 |
0 |
|
8 |
14 |
-3 |
6 |
12 |
|
16 |
7 |
-2 |
6 |
4 |
|
31,5 |
-2 |
3 |
20 |
16 |
|
63 |
3 |
3 |
8 |
6 |
|
125 |
11 |
15 |
14 |
6 |
|
250 |
10 |
12 |
9 |
11 |
|
500 |
11 |
12 |
13 |
4 |
|
1000 |
4 |
8 |
10 |
10 |
|
2000 |
12 |
19 |
18 |
18 |
|
4000 |
2 |
15 |
18 |
17 |
|
8000 |
3 |
5 |
6 |
6 |
Монтаж

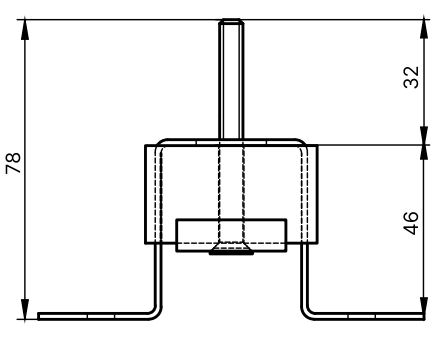

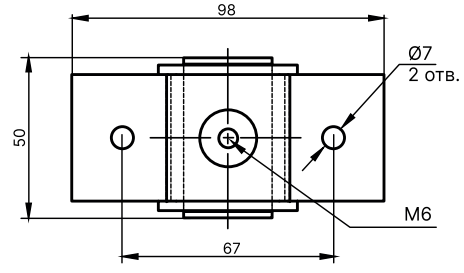

Виброподвесы монтируются к плите перекрытия, размер резьбы присоединения — М6. «Виброфлекс» может применяться при монтаже потолочных конструкций сложной формы.
Сертификаты и документы:
Отказное письмо пожарной безопасности
Гигиенический сертификат
Сертификат соответствия
