Подвес «Виброфлекс тип 1»
Виброизолирующие подвесы «Виброфлекс тип 1» используются при монтаже инженерного оборудования на плиты перекрытий для снижения передачи вибраций на конструкции. Применяются при виброизоляции силовых агрегатов в системах вентиляции, кондиционирования, отопления, водоснабжения, канализации и трубопроводов.
Описание
Виброизолирующий потолочный подвес «Виброфлекс тип 1» изготовлен из прочной анодированной стали. Стальные элементы соединены через упругий слой, которым выступает эластомер Sylodyn немецкого производителя Getzner. Применение «Виброфлекс» обеспечивает значительно более высокий уровень виброизоляции по сравнению с обычными металлическими подвесами.
Преимущества:
- эффективная виброизоляция в области низких, средних и высоких частот;
- защита от коррозии;
- длительный срок службы — более 50 лет;
- сохранение виброакустических свойств на протяжении всего срока службы;
- простота монтажа.
Технические характеристики

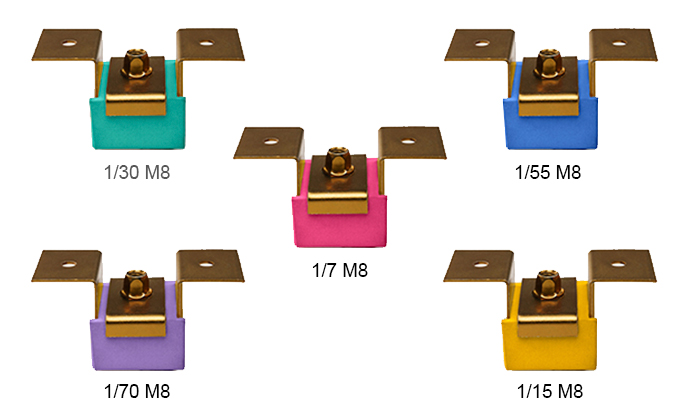

«Виброфлекс тип 1» выпускается в различных модификациях:
|
Разновидность «Виброфлекс» |
Предельная статическая нагрузка на крепление, кг |
Цвет упругого элемента |
Минимальная резонансная частота, Гц |
Усадка упругого элемента при рабочей нагрузке*, мм |
|
1/7 М8 |
7 |
розовый |
11,4 |
0,8–1,9 |
|
1/15 М8 |
15 |
желтый |
10,6 |
1,1–2,5 |
|
1/30 М8 |
30 |
зеленый |
10,7 |
1,2–2,3 |
|
1/55 М8 |
55 |
синий |
11,1 |
1,3–2,3 |
|
1/70 М8 |
70 |
фиолетовый |
11,6 |
1,7–2,1 |
*При промежуточном значении нагрузки усадка может быть определена методом линейной интерполяции.
Результаты акустических испытаний виброподвесов 1/30 М8 — показатели виброизоляции, дБ:
|
Частота, Гц / Нагрузка на подвес, кг |
7,5 |
15 |
20 |
30 |
|
2 |
1 |
-1 |
5 |
-8 |
|
4 |
0 |
0 |
5 |
0 |
|
8 |
14 |
-3 |
6 |
12 |
|
16 |
7 |
-2 |
6 |
4 |
|
31,5 |
-2 |
3 |
20 |
16 |
|
63 |
3 |
3 |
8 |
6 |
|
125 |
11 |
15 |
14 |
6 |
|
250 |
10 |
12 |
9 |
11 |
|
500 |
11 |
12 |
13 |
4 |
|
1000 |
4 |
8 |
10 |
10 |
|
2000 |
12 |
19 |
18 |
18 |
|
4000 |
2 |
15 |
18 |
17 |
|
8000 |
3 |
5 |
6 |
6 |

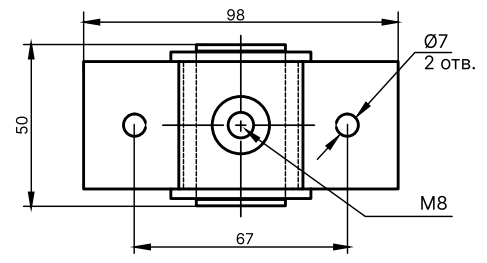

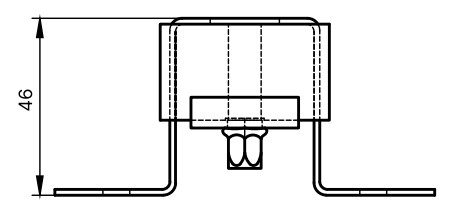

Монтаж
Виброподвес монтируется непосредственно к плите перекрытия. Для подвеса оборудования используют шпильки размером М8. Фиксация на плите происходит через два отверстия посредством металлических анкер-гвоздей диаметром 6 мм.
Сертификаты и документы:
Отказное письмо пожарной безопасности
Протокол акустических измерений
Гигиенический сертификат
Сертификат соответствия
