Блочные виброизоляторы «Виброфлекс Спринг SD BL»
Блочные виброизолирующие опоры «Виброфлекс Спринг SD BL» эффективны при использовании в условиях ограниченного монтажного пространства. Подходят для виброизоляции больших источников вибрации: холодильного, вентиляционного, генерирующего и другого инженерного оборудования любой массы.
Описание

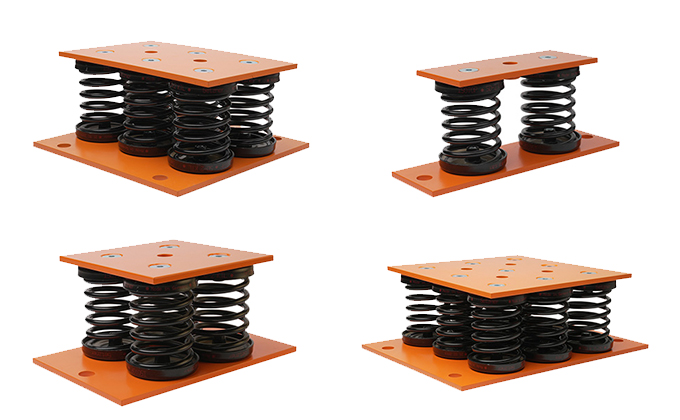

«Виброфлекс Спринг SD BL» состоит из двух стальных пластин, соединенных пружинными элементами Isotop SD1-SD8. Изделие полностью готово к применению. Количество пружин может быть 2, 4, 6 и 9.
Преимущества:
- защитное гальваническое покрытие пружинных элементов;
- порошковое покрытие распределительных пластин;
- высокоэффективные пружинные виброизоляторы Isotop SD производства компании Getzner Spring Solutions;
- возможно изготовление блоков с пружинными элементами SD с катафорезным покрытием;
- малая монтажная высота;
- походит для монтажа оборудования любой массы;
- высокое качество и долговечность;
- прочность.
Технические характеристики
Технические характеристики виброизолирующих опор:
|
Резонансная частота |
3,4 Гц |
|
Предельная нагрузка на опору |
3780 кг |
Технические характеристики в зависимости от модификации:
|
Наименование «Виброфлекс Спринг SD BL» |
Предельная нагрузка, кг |
|
2 52/00 |
246 |
|
2 62/00 |
390 |
|
2 72/00 |
620 |
|
4 62/72 |
1010 |
|
4 74/00 |
1240 |
|
4 72/82 |
1460 |
|
4 84/00 |
1680 |
|
6 76/00 |
1860 |
|
6 86/00 |
2520 |
|
9 89/00 |
3780 |
Монтаж

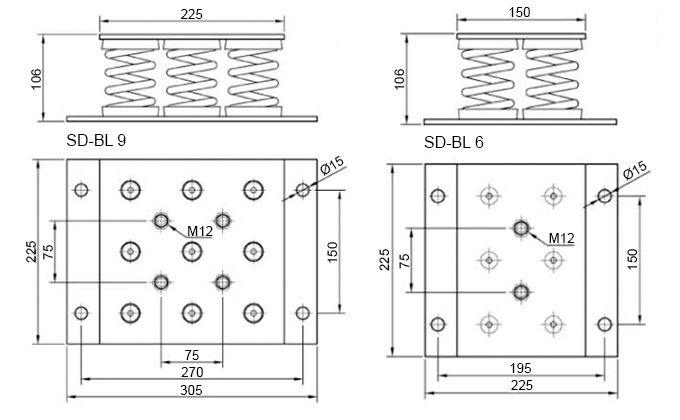

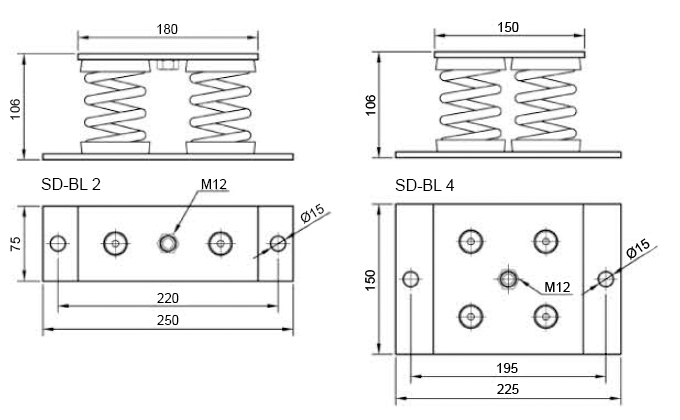

Фиксация опоры на основание производится посредством монтажных отверстий на нижней пластине диаметром 15 мм. В верхней пластине имеются резьбовые крепления М12 с внутренней резьбой. Монтаж осуществляется в соответствии с руководством к устанавливаемому оборудованию.
