Блочные виброизоляторы «Виброфлекс Спринг DSD BL»
Блочные виброизолирующие опоры «Виброфлекс Спринг DSD BL» предназначены для использования при монтаже тяжелого оборудования и защиты от вибраций высокоточных приборов и машин.
Описание

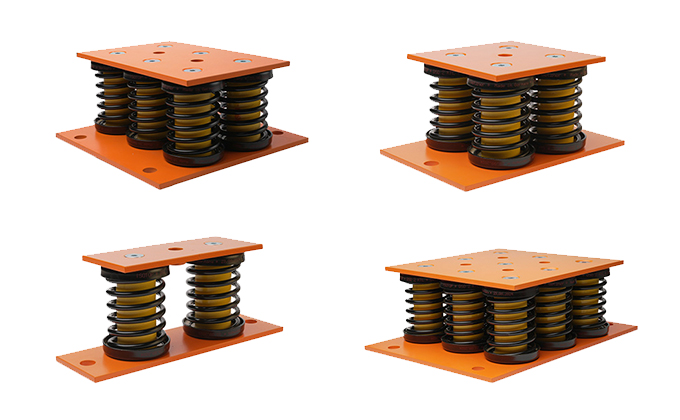

Опора состоит из двух стальных распределительных пластин и виброизоляторов Isotop DSD с демпферными вставками из материала Sylodamp.
Преимущества:
- выдерживают высокую нагрузку — до 4230 кг на одну опору;
- защитное катафорезное покрытие пружинных элементов;
- распределительные пластины имеют порошковую окраску, что надежно защищает от коррозии и механических повреждений;
- демпферные вставки из материала Sylodamp снижают амплитуду колебаний в окрестности резонанса системы;
- надежность и долговечность;
- эффективная виброизоляция.
Технические характеристики
Технические характеристики зависят от модификации опор:
|
Наименование |
Предельная нагрузка, кг |
Собственная частота при предельной нагрузке, Гц |
|
2 52/00 |
280 |
4,8 |
|
2 62/00 |
400 |
4,3 |
|
2 72/00 |
730 |
5,1 |
|
4 62/72 |
1130 |
4,7 |
|
4 74/00 |
1460 |
5,2 |
|
4 72/82 |
1670 |
4,8 |
|
4 84/00 |
1880 |
4,7 |
|
6 76/00 |
2190 |
5,2 |
|
6 86/00 |
2820 |
4,7 |
|
9 89/00 |
4230 |
4,7 |
Пояснение к обозначениям:
4 74/00 — «Виброфлекс Спринг» на 4 пружины, из которых 4 — это Isotop DSD 7.
Монтаж
Изделие полностью готово к применению. Монтаж осуществляется в соответствии с инструкцией к устанавливаемому оборудованию. В верхней распределительной пластине имеются резьбовые отверстия М12.
