Виброизолирующие опоры «Виброфлекс SM»

Виброизолирующие опоры «Виброфлекс SM»

Показать все

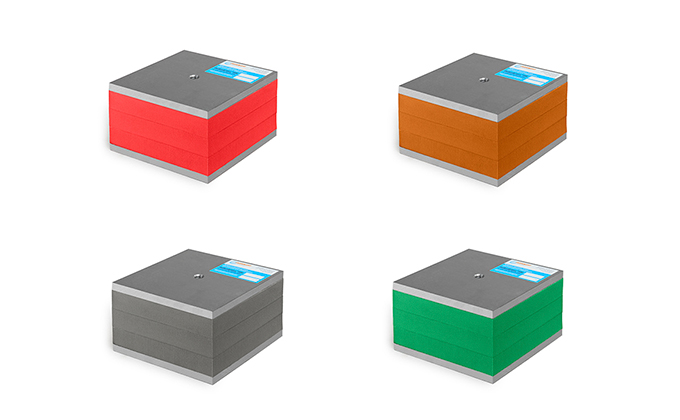

Виброизолирующие опоры «Виброфлекс SM» обеспечивают эффективную виброизоляцию различного инженерного оборудования. Упругим элементом выступает современный эластомер производства немецкой компании Getzner.

Тип C

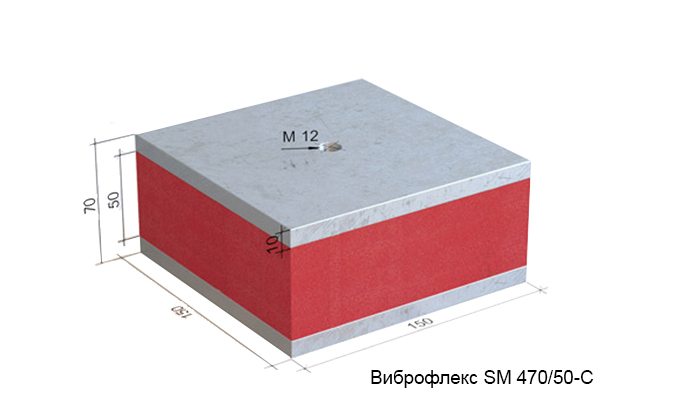

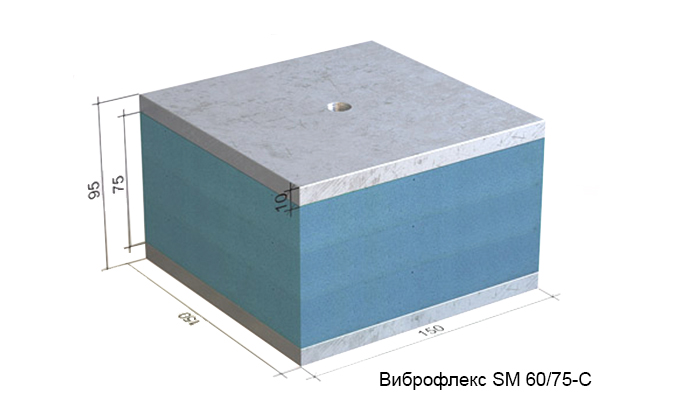

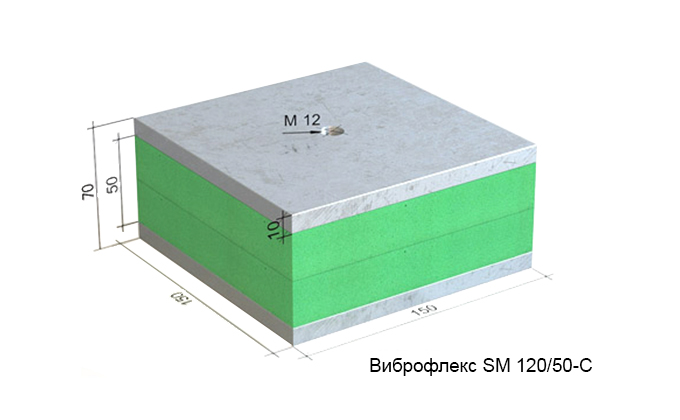

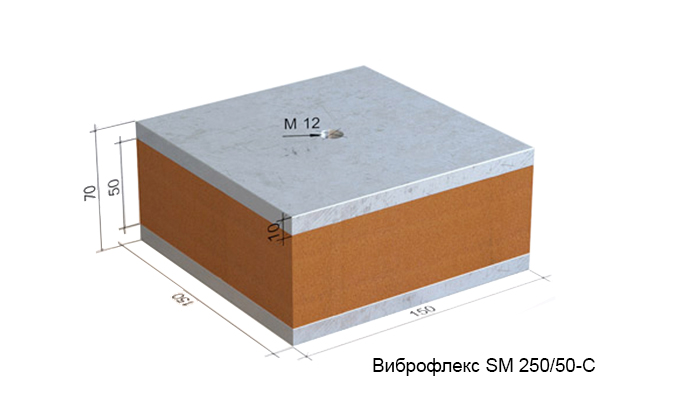

Виброизоляционные опоры «Виброфлекс SM тип С» изготовлены из двух металлических пластин и расположенного между ними упругого эластомера. В нижней распределительной пластине имеются отверстия для крепления к основанию.

Разновидности:

Модель

Толщина упругого слоя, мм

Размер всей опоры, длина х ширина х толщина, мм

60/25-C

25

150 х 150 х 45

120/25-C

250/25-C

470/25-C

940/25-C

60/50-C

50

150 х 150 х 70

120/50-C

250/50-C

470/50-C

940/50-C

60/75-C

75

150 х 150 х 95

120/75-C

250/75-C

470/75-C

940/75-C

Технические характеристики:

Модель

Нагрузка, кг

Собственная частота под нагрузкой, Гц*

Осадка под нагрузкой, мм*

60/25-C

35–61

23,8–13,3

0,7–1,6

120/25-C

48–119

24,7–12,3

0,6–1,8

250/25-C

100–246

20,2–10,7

0,8–2,3

470/25-C

198–465

18,4–10,3

0,9–2,5

940/25-C

329–923

17,7–10

1–3

60/50-C

35–59

16,2–9,2

1,4–3,1

120/50-C

48–110

16,9–9

1,2–3,3

250/50-C

100–226

13,8–7,7

1,7–4,5

470/50-C

198–392

12,1–7,4

2–4,7

940/50-C

329–794

11,7–7,1

2,2–5,6

60/75-C

35–58

13–7,5

2,2–4,5

120/75-C

48–107

13,6–7,4

1,9–4,9

250/75-C

100–214

11,1–6,5

2,5–6,3

470/75-C

198–349

9,7–6,5

3,1–6,1

940/75-C

329–722

9,3–5,9

3,4–7,9

*при промежуточном значении нагрузки собственная частота и осадка приближенно могут быть определены линейной интерполяцией

Рабочая температура — от -30⁰ С до +70⁰ С.

Описание

«Виброфлекс SM» состоят из металлической пластины, которая распределяет нагрузку, и полиуретанового упругого материала Sylomer. Предназначены для виброизоляции следующего оборудования:

  • различные системы вентиляции и кондиционирования;
  • холодильные установки;
  • лифтовые лебедки;
  • прессы и другие виды машин, которые являются источником вибраций либо требуют защиты от них.

Преимущества:

  • эластичный материал устойчив к воздействиям влаги и масел;
  • широкий диапазон рабочих температур;
  • быстрый монтаж;
  • точно определенные виброизолирующие характеристики;
  • стабильность виброизоляционных свойств;
  • высокое качество материалов;
  • рассчитаны на широкий диапазон нагрузок.

Монтаж

Особенности применения и монтажа:

  1. Верхняя распределительная пластина крепится к оборудованию посредством резьбы М12.
  2. В упругом слое имеется отверстие для регулировки высоты.
  3. Крепеж допускается заводить внутрь упругого слоя на глубину, которая меньше его толщины на 10 мм.
  4. Фиксация опор к основанию не требуется. При наличии такой необходимости нужно применять опоры типов B и C, в которых имеется нижняя металлическая пластина.
  5. Виброопоры должны полностью опираться на нижнюю поверхность.
  6. Поверхность для установки должна быть горизонтальной и ровной.
  7. От прилегающих строительных элементов виброопоры должны находиться на удалении в 2 см.
  8. При расположении опор нужно учитывать необходимость в равномерной осадке элементов под нагрузкой.
  9. Дополнительно необходимо проверить устойчивость оборудования с небольшой площадью основания и высоко расположенным центром тяжести.

Требования к эксплуатации:

  • нагрузка должна передаваться только через верхнюю пластину;
  • предельная горизонтальная нагрузка не должна превышать 25% от действующей вертикальной;
  • статические нагрузки не должны превышать установленные техническими требованиями пределов;
  • допустимы кратковременные динамические пиковые нагрузки, превышающие нормы не более чем в 3 раза;
  • рекомендуется избегать контакта эластомера с растворителями;
  • нельзя на длительное время погружать опоры в воду;
  • длительное и интенсивное ультрафиолетовое воздействие может изменить окраску эластомера, что не повлияет на физические характеристики опор.
