Виброизолирующие опоры «Виброфлекс SM»
Виброизолирующие опоры «Виброфлекс SM» обеспечивают эффективную виброизоляцию различного инженерного оборудования. Упругим элементом выступает современный эластомер производства немецкой компании Getzner.
Тип B

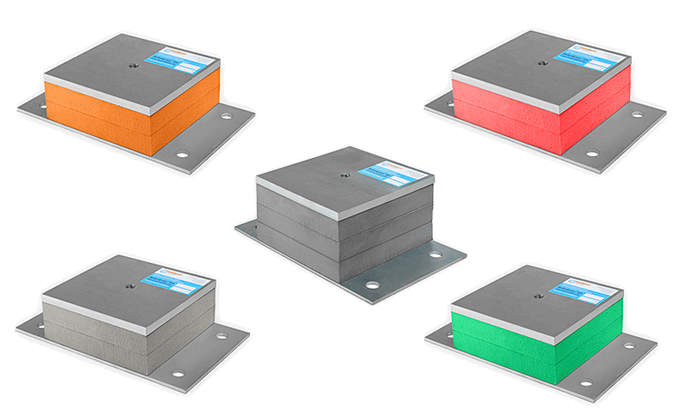

Виброопоры «Виброфлекс SM тип В» состоят из двух металлических распределительных пластин и упругого слоя из полиуретана. При необходимости могут быть закреплены к основанию.
Разновидности:
Модель |
Толщина упругого слоя, мм |
Размер всей опоры, длина х ширина х толщина, мм |
60/25-B |
25 |
250 х 150 х 39 |
120/25-B |
||
250/25-B |
||
470/25-B |
||
940/25-B |
||

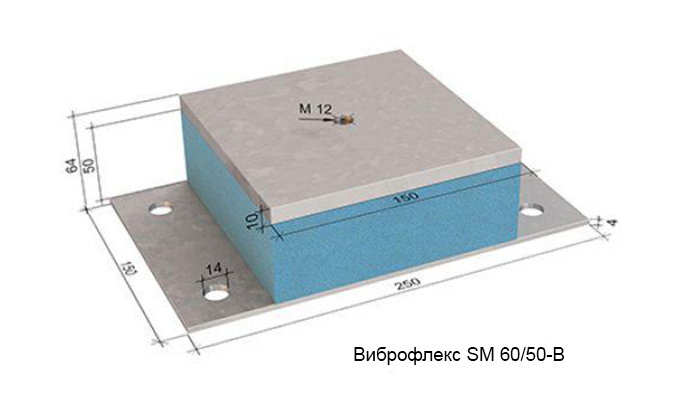

60/50-B |
50 |
250 х 150 х 64 |
120/50-B |
||

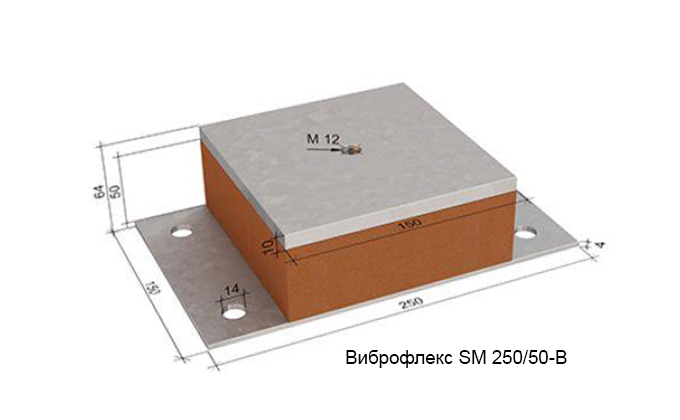

250/50-B |
||
470/50-B |
||
940/50-B |
||

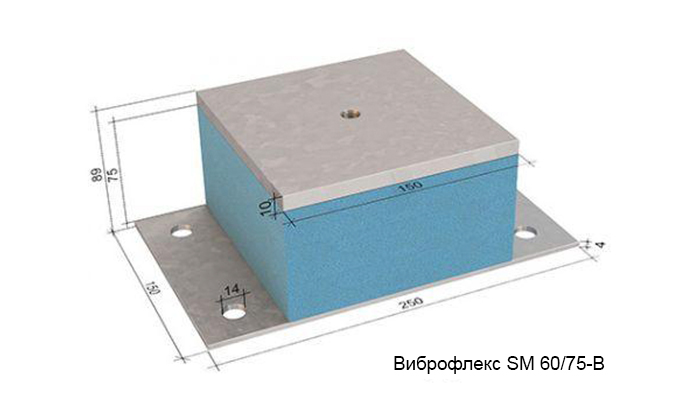

60/75-B |
75 |
250 х 150 х 89 |

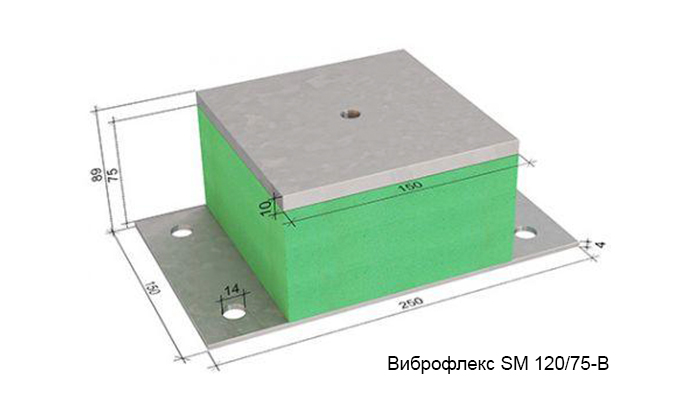

120/75-B |
||

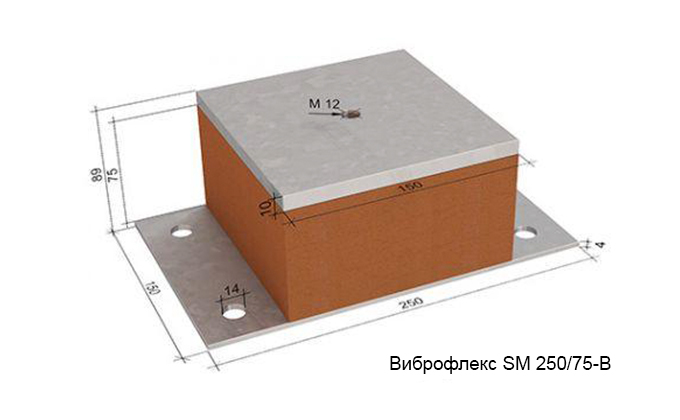

250/75-B |
||

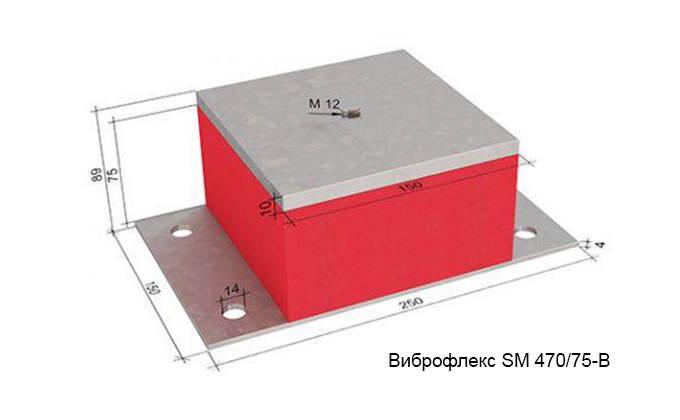

470/75-B |
||
940/75-B |
Технические характеристики:
Модель |
Нагрузка, кг |
Собственная частота под нагрузкой, Гц* |
Осадка под нагрузкой, мм* |
60/25-B |
35–61 |
23,8–13,3 |
0,7–1,6 |
120/25-B |
48–119 |
24,7–12,3 |
0,6–1,8 |
250/25-B |
100–246 |
20,2–10,7 |
0,8–2,3 |
470/25-B |
198–465 |
18,4–10,3 |
0,9–2,5 |
940/25-B |
329–923 |
17,7–10 |
1–3 |
60/50-B |
35–59 |
16,2–9,2 |
1,4–3,1 |
120/50-B |
48–110 |
16,9–9 |
1,2–3,3 |
250/50-B |
100–226 |
13,8–7,7 |
1,7–4,5 |
470/50-B |
198–392 |
12,1–7,4 |
2–4,7 |
940/50-B |
329–794 |
11,7–7,1 |
2,2–5,6 |
60/75-B |
35–58 |
13–7,5 |
2,2–4,5 |
120/75-B |
48–107 |
13,6–7,4 |
1,9–4,9 |
250/75-B |
100–214 |
11,1–6,5 |
2,5–6,3 |
470/75-B |
198–349 |
9,7–6,5 |
3,1–6,1 |
940/75-B |
329–722 |
9,3–5,9 |
3,4–7,9 |
*при промежуточном значении нагрузки собственная частота и осадка приближенно могут быть определены линейной интерполяцией
Рабочая температура — от -30⁰ С до +70⁰ С.
Описание
«Виброфлекс SM» состоят из металлической пластины, которая распределяет нагрузку, и полиуретанового упругого материала Sylomer. Предназначены для виброизоляции следующего оборудования:
- различные системы вентиляции и кондиционирования;
- холодильные установки;
- лифтовые лебедки;
- прессы и другие виды машин, которые являются источником вибраций либо требуют защиты от них.
Преимущества:
- эластичный материал устойчив к воздействиям влаги и масел;
- широкий диапазон рабочих температур;
- быстрый монтаж;
- точно определенные виброизолирующие характеристики;
- стабильность виброизоляционных свойств;
- высокое качество материалов;
- рассчитаны на широкий диапазон нагрузок.
Монтаж
Особенности применения и монтажа:
- Верхняя распределительная пластина крепится к оборудованию посредством резьбы М12.
- В упругом слое имеется отверстие для регулировки высоты.
- Крепеж допускается заводить внутрь упругого слоя на глубину, которая меньше его толщины на 10 мм.
- Фиксация опор к основанию не требуется. При наличии такой необходимости нужно применять опоры типов B и C, в которых имеется нижняя металлическая пластина.
- Виброопоры должны полностью опираться на нижнюю поверхность.
- Поверхность для установки должна быть горизонтальной и ровной.
- От прилегающих строительных элементов виброопоры должны находиться на удалении в 2 см.
- При расположении опор нужно учитывать необходимость в равномерной осадке элементов под нагрузкой.
- Дополнительно необходимо проверить устойчивость оборудования с небольшой площадью основания и высоко расположенным центром тяжести.
Требования к эксплуатации:
- нагрузка должна передаваться только через верхнюю пластину;
- предельная горизонтальная нагрузка не должна превышать 25% от действующей вертикальной;
- статические нагрузки не должны превышать установленные техническими требованиями пределов;
- допустимы кратковременные динамические пиковые нагрузки, превышающие нормы не более чем в 3 раза;
- рекомендуется избегать контакта эластомера с растворителями;
- нельзя на длительное время погружать опоры в воду;
- длительное и интенсивное ультрафиолетовое воздействие может изменить окраску эластомера, что не повлияет на физические характеристики опор.
Сертификаты и документы:
Отказное письмо пожарной безопасности
Гигиенический сертификат
