DynStab — пружинные виброизоляторы
Виброизоляторы малые DynStab Edamp

Виброизоляторы малые DynStab Edamp

Показать все

DynStab Edamp — малые виброизоляторы, специально разработанные для защиты легкого и компактного оборудования от вибраций и шумовых воздействий. Их применение позволяет значительно снизить негативное влияние работающего оборудования на конструкции зданий и создать более комфортные условия в жилых и рабочих помещениях. Виброизоляторы предназначены для поглощения вибраций от работающего оборудования и продления срока его службы, предотвращения передачи колебаний на строительные конструкции и повышения комфорта в помещениях.

Описание

Эффективность виброизоляторов DynStab Edamp основана на применении современных полиуретановых материалов Sylodyn и Sylodamp. Они обеспечивают низкую собственную частоту колебаний, высокую устойчивость к внешним воздействиям, эффективное рассеивание энергии вибраций, надежную изоляцию в широком диапазоне частот. Виброизоляторы Edamp специально разработаны для защиты от структурного шума бытовых устройств, расположенных в непосредственной близости от человека или чувствительного оборудования.

DynStab Edamp

Изоляторы представлены в нескольких модификациях:

  • Edamp — крепежные элементы с обеих сторон;
  • Edamp hl — крепежная пластина только с одной стороны;
  • Edamp SM — пластиковые крепежные пластины без резьбовых втулок М8.

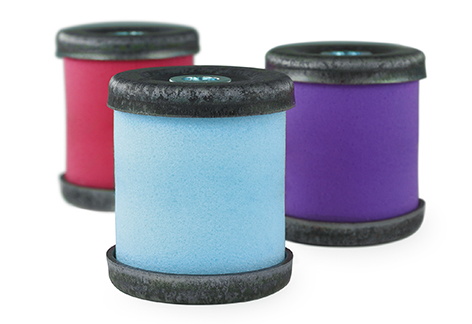

Виброизоляторы DynStab Edamp предлагаются в широком диапазоне моделей с нагрузкой от 1 до 340 кг. Конструктивно представляют собой виброизолирующий элемент с полиуретановым демпфирующим материалом, закрепленным между двумя металлическими пластинами со втулкой с внутренней резьбой М8.

Технические характеристики DynStab Edamp-25, h=30 мм:

Тип

Максимальная нагрузка, кг

Осадка, мм

Собственная частота, Гц

kdyn, кН/мм

Edyn, Н/мм²

25.11

8,5

2,5

9,3

0,03

0,54

25.12

14

2,5

9,9

0,05

0,99

25.13

29

2,5

10,2

0,12

2,16

25.14

50

2,6

9,9

0,19

3,56

25.15

80

2,7

10

0,32

5,78

25.16

180

2,6

11,8

1

18,23

25.17

210

2,6

11,9

1,17

21,42

25.18

250

2

12,5

1,53

28,06


Технические характеристики DynStab Edamp-37, h=43 мм:

Тип

Максимальная нагрузка, кг

Осадка, мм

Собственная частота, Гц

kdyn, кН/мм

Edyn, Н/мм²

37.11

5

2,6

8,9

0,02

0,43

37.12

14

3,6

7,9

0,02

0,68

37.13

22

4

7,2

0,05

1,25

37.14

38

4,3

6,1

0,06

1,54

37.15

63

4,7

5,8

0,08

2,26

37.16

143

3,4

10

0,57

15,65

37.17

185

3,8

9,6

0,67

18,35

37.18

190

2,6

10,7

0,85

23,41


Преимущества:

  • низкая собственная частота от 5,8 Гц: эффективная звукоизоляция в широком диапазоне частот;
  • надежность: устойчивость к внешним воздействиям и длительный срок службы;
  • универсальность размещения: гибкость при выборе места установки;
  • простой монтаж: низкие временные и трудозатраты на установку и обслуживание;
  • прочность: устойчивость к износу и климатическим условиям;
  • шумоподавление: эффективное снижение вторичного воздушного шума;
  • отсутствие необходимости в обслуживании: не требует регулярного технического ухода;
  • производство в РФ: доступность и оперативность поставок.

Монтаж

Монтаж осуществляется согласно инструкции производителя с учетом особенностей устанавливаемого оборудования и поставленных задач. Виброизоляторы DynStab Edamp применяются при монтаже блоков кондиционеров, компрессорных установок, вакуумных и малых канализационных насосов, лабораторных приборов, малогабаритных виброактивных агрегатов, блоков тепловых насосов. Для подбора конкретной модели рекомендуем обратиться к нашим специалистам, чтобы подобрать решение индивидуально под параметры защищаемого оборудования и условия эксплуатации.
