Виброизолятор малый DynStab QuadroPort

Виброизолятор малый DynStab QuadroPort

Показать все

DynStab QuadroPort — малые виброизоляторы для небольших и средних эксплуатационных нагрузок. Позволяют минимизировать структурный шум в сфере гражданского строительства, транспортной инфраструктуры, на промышленных предприятиях и линейных объектах. Ориентированы на работу в условиях ограниченного пространства, что делает их востребованными в приборостроении, прецизионном машиностроении и при установке вспомогательных инженерных систем.

Описание

Основу конструкции DynStab QuadroPort составляет комбинация высококачественных эластомеров и прочного корпуса. Название QuadroPort подчеркивает геометрию изделия, которая обеспечивает стабильность по всем осям координат. Компактный форм-фактор позволяет интегрировать виброизоляторы непосредственно в конструктив оборудования, не увеличивая значительно его габариты.

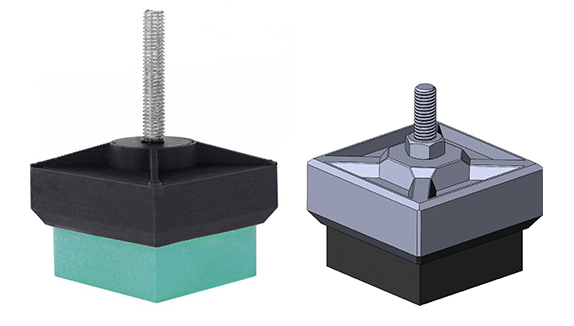

DynStab QuadroPort

Ключевым преимуществом является использование инновационных демпфирующих материалов, которые сохраняют свои физико-механические свойства в широком диапазоне температур и при воздействии агрессивных сред, таких как масла, озоновое старение, влажность. Это гарантирует долговечность системы и стабильность показателей виброизоляции на протяжении всего срока эксплуатации.

Линейка QuadroPort отличается исключительной гибкостью в подборе решений. Виброизоляторы выпускаются в 72 типоразмерах с максимальной нагрузкой до 875 кг в усиленной модификации, что позволяет точно адаптировать систему виброзащиты под конкретные параметры жесткости и веса оборудования.

Технические характеристики DynStab QuadroPort-mini 12:

Номенклатура

Максимальная нагрузка, кг

Осадка, мм

Собственная частота, Гц

kdyn, кН/мм

Edyn, Н/мм²

12.11

19

1,3

12,8

0,12

0,62

12.12

33

1,3

13,1

0,22

1,12

12.13

72

1,3

13,8

0,54

2,72

12.14

134

1,4

13,9

1,02

5,09

12.15

240

1,4

13,9

1,78

8,91

12.16

535

1,3

17,4

6,38

31,89

12.17

760

1,5

16,8

8,45

42,25

12.18

876

1

19,6

13,33

66,63


Технические характеристики DynStab QuadroPort-mini 25:

Номенклатура

Максимальная нагрузка, кг

Осадка, мм

Собственная частота, Гц

kdyn, кН/мм

Edyn, Н/мм²

25.11

16,6

2,5

9,3

0,06

0,57

25.12

28

2,5

9,7

0,1

1,04

25.13

60

2,6

9,9

0,23

2,34

25.14

105

2,7

9,9

0,4

4,04

25.15

170

2,7

10

0,66

6,65

25.16

413

2,7

11,9

2,3

22,98

25.17

531

2,9

11,4

2,72

27,19

25.18

560

2

12,9

3,7

37,02


Технические характеристики DynStab QuadroPort-mini 37:

Номенклатура

Максимальная нагрузка, кг

Осадка, мм

Собственная частота, Гц

kdyn, кН/мм

Edyn, Н/мм²

37.11

13

3,5

7,9

0,04

0,56

37.12

27,5

3,9

7,7

0,06

0,96

37.13

55

3,9

8,2

0,14

2,17

37.14

94

4

8,1

0,24

3,61

37.15

158

4,1

8,1

0,39

5,88

37.16

359

4,1

9,4

1,26

18,94

37.17

465

4,5

9

1,48

22,2

37.18

475

3

10,2

1,97

29,49


Преимущества:

  • высокие антивибрационные характеристики, достигаемые благодаря материалу Sylodyn от компании Getzner;
  • компактность и малые габариты, что позволяет использовать их в ограниченном пространстве без существенного увеличения толщины конструкций;
  • простая и удобная установка с креплением оборудования за шпильку М8, что минимизирует необходимость вспомогательных инструментов и снижает риск ошибок монтажа;
  • доказанное снижение вибраций пола в слышимом диапазоне частот;
  • широкий диапазон нагрузок от 14 до 240 кг в стандартном исполнении;
  • сделано в России: производство на территории РФ гарантирует стабильность поставок и соответствие отечественным строительным нормам;
  • устойчивость к широкому спектру химических воздействий;
  • стабильная работа в различных климатических зонах;
  • длительный срок службы без потери демпфирующих свойств.

Монтаж

Монтаж осуществляется согласно инструкции изготовителя с учетом особенностей проекта и условий эксплуатации. Перед установкой необходимо подготовить ровное, чистое и сухое основание, выполнить разметку мест монтажа согласно проектной схеме и подобрать типоразмер виброизолятора исходя из расчетной нагрузки. После установки оборудования проверяют равномерность распределения нагрузки, горизонтальность и устойчивость конструкции, а также отсутствие перекосов и зазоров.

Виброизоляторы DynStab QuadroPort используются для монтажа широкого спектра оборудования и конструкций: блоков кондиционеров, тепловых насосов, компрессорных установок, вакуумных и малых канализационных насосов, высокоточных лабораторных установок и малогабаритных станков с активной вибрацией, плавающих полов в жилых и технических помещениях.
