Виброизолятор для трансформаторов DynStab TRf

Виброизолятор для трансформаторов DynStab TRf

Показать все

DynStab TRf — виброизолятор, специально разработанный для снижения вибраций и структурного шума во встроенных или пристраиваемых трансформаторных подстанциях. Они также подходят для иного оборудования на колесах и статических электрических машин различного напряжения. Их использование позволяет снизить расстояние между трансформатором и критическим помещением, экономя место и помогая удовлетворить требованиям нормативных документов.

Описание

В основе системы лежит полиуретановый материал Sylodyn, доказавший свою многолетнюю эффективность в технических службах зданий благодаря высоким показателям изоляции и длительному сроку службы. Вибродемпфирующий элемент производства компании Getzner обеспечивает низкую собственную частоту от 8,5 Гц.

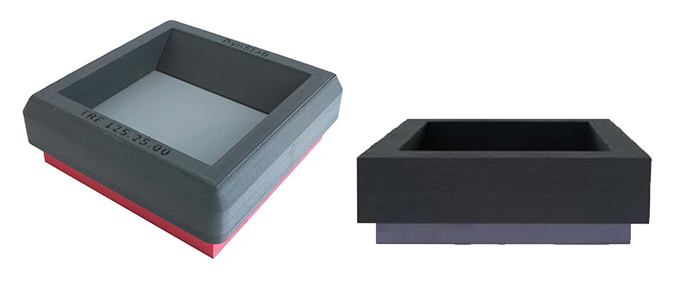

DynStab TRf

Виброизолятор DynStab TRf выпускается в различных вариациях с нагрузкой от 160 кг 11600 кг. Принцип работы основан на гашении вибраций, возникающих из‑за циклических деформаций листового металла трансформатора при намагничивании. Виброизолятор эффективно изолирует эти колебания, снижая структурный и вторичный воздушный шум.

Технические характеристики DynStab TRf-25:

Модель

Максимальная нагрузка, кг

Осадка, мм

Собственная частота, Гц

kdyn, кН/мм

Edyn, Н/мм²

25.11

159

2

10,5

0,7

0,77

25.12

320

2,5

9,2

1,08

1,2

25.13

712

2,6

9,8

2,7

3

25.14

1409

2,7

9,8

5,39

5,99

25.15

2681

2,8

9,7

9,91

11,01

25.16

5395

2,6

12,6

33,68

37,43

25.17

9171

3

12

51,92

57,68

25.18

11599

2,1

14,1

91,56

101,74


Технические характеристики DynStab TRf-37:

Модель

Максимальная нагрузка, кг

Осадка, мм

Собственная частота, Гц

kdyn, кН/мм

Edyn, Н/мм²

37.11

147

3,1

8,5

0,42

0,7

37.12

298

3,8

7,5

0,66

1,1

37.13

651

4

7,9

1,59

2,65

37.14

1204

4,1

7,9

2,99

4,99

37.15

2167

4,4

7,8

5,23

8,71

37.16

4811

4

9,9

18,76

31,27

37.17

6844

4,4

9,5

24,5

40,83

37.18

7887

3

11,3

39,68

66,13


Технические характеристики DynStab TRf-50:

Модель

Максимальная нагрузка, кг

Осадка, мм

Собственная частота, Гц

kdyn, кН/мм

Edyn, Н/мм²

50.11

138

4

7,5

0,31

0,68

50.12

279

4,9

6,6

0,47

1,05

50.13

605

5,2

6,9

1,12

2,49

50.14

1080

5,4

6,9

2,03

4,52

50.15

1884

5,7

6,8

3,42

7,6

50.16

4355

5,2

8,6

12,61

28,02

50.17

5736

5,6

8,2

15,05

33,45

50.18

6354

4

9,4

22,17

49,27


Преимущества:

  • снижение структурного шума до 95%: правильно подобранная система практически полностью устраняет передачу гула на строительные конструкции;
  • комбинированная структура: в конструкции используются высококачественные эластомеры и металлические компоненты, что обеспечивает долговечность и стабильность характеристик под постоянной нагрузкой;
  • низкая собственная частота: виброизоляторы настроены таким образом, чтобы эффективно гасить частоты в диапазоне 100–120 Гц (двойная частота сети), который является наиболее проблемным для трансформаторов;
  • устойчивость к агрессивным средам: материалы изоляторов инертны к трансформаторному маслу, ультрафиолету и перепадам температур, что позволяет использовать их как внутри помещений, так и на открытых подстанциях;
  • безопасность монтажа: конструкция опор предусматривает защиту от случайного смещения оборудования и его опрокидывания при пусковых токах или сейсмической активности;
  • увеличение срока службы оборудования: снижение вибрации положительно сказывается на состоянии внутренних соединений и обмоток трансформатора;
  • простота интеграции: виброизоляторы имеют стандартные посадочные места, подходящие под большинство типов опорных катков современных трансформаторов: ABB, Siemens, Schneider Electric и отечественных производителей;
  • гибкость в выборе места установки;
  • эффективное снижение вторичного воздушного шума;
  • произведено в России;
  • долговечность и прочность конструкции;
  • отсутствие необходимости в обслуживании системы.

Монтаж

Монтаж осуществляется согласно инструкции производителя, поставленных задач и условий эксплуатации. Применение DynStab TRf в качестве опоры трансформатора позволяет снизить расстояние между ним и критическим помещением, что дает возможность сэкономить место и соответствовать нормативным требованиям. Использование DynStab TRf позволяет размещать подстанции в жилых и офисных комплексах, где защита от шума трансформаторов имеет критическое значение.
