Пружинный виброизолятор DynStab FS

Пружинный виброизолятор DynStab FS

Показать все

DynStab FS — инновационные пружинные виброизоляторы, разработанные специально для создания виброизолированных оснований из монолитного железобетона — плавающих полов. DynStab FS (floating slab) представляют собой надежное решение для защиты промышленного оборудования от вибрационных нагрузок. Сочетают в себе современные технологии, высокую эффективность и практичность применения, что делает их оптимальным выбором для современных производственных задач.

Описание

Виброизоляторы DynStab FS выпускаются в широкой линейке типоразмеров с несущей способностью от 400 до 5000 кг и статической жесткостью 200–2000 H/мм. За счет использования элементов разных размеров возможна адаптация системы к неоднородной нагрузке. Конструкция виброизолятора позволяет регулировать величину поджатия пружины. Пружинные элементы изготовлены из надежной легированной стали, возможно лакокрасочное покрытие и оцинковка. Высота виброизоляторов варьируется в пределах 150–350 мм, диаметр — 219 мм.

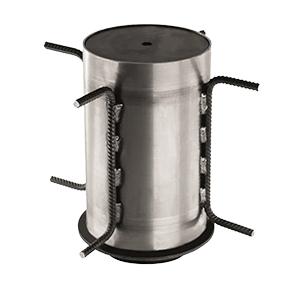

DynStab ES

Технические характеристики:

Тип пружины

c V, Н/мм

Fmin, Н

Fmax, Н

10/h

250

5000

8 500

11/h

350

7000

14 000

12/h

500

10 000

19 000

13/h

720

14 000

27 000

14/h

960

19 000

36 000

15/h

1 235

24 000

46 000


Преимущества:

  • регулируемая собственная частота основания в диапазоне 2,5–7 Гц;
  • высокая грузоподъемность до 5 тонн на элемент;
  • длительный срок службы более 50 лет;
  • регулируемая эффективность с возможностью замены пружин;
  • стабильность характеристик во времени;
  • простота монтажа с отложенной установкой пружин;
  • адаптивность под различные нагрузки;
  • компоновка из элементов разной несущей способности;
  • точная регулировка жесткости каждой пружины;
  • оптимизация под сложное сечение плиты;
  • произведено в России.

Система успешно применяется в следующих сферах:

  • виброизоляция оборудования различного назначения;
  • защита плавающих полов технических помещений;
  • изоляция фундаментов под групповые установки;
  • защита высокоточного оборудования от вибраций.
  • устройство верхнего строения пути по системе «масса-пружина».

Монтаж

Монтаж осуществляется согласно инструкции изготовителя с учетом параметров оборудования и условий эксплуатации. Закладные элементы монтируются на этапе армирования. Пружины устанавливаются после набора бетоном прочности. Регулировка уровня плиты производится специальным инструментом.

DynStab FS – это комплексное решение для создания эффективных виброизолированных оснований, сочетающее в себе надежность, долговечность и гибкость в применении. Система разработана с учетом современных требований к защите от вибрационных воздействий и обеспечивает максимальную эффективность при минимальных затратах на монтаж и обслуживание.
