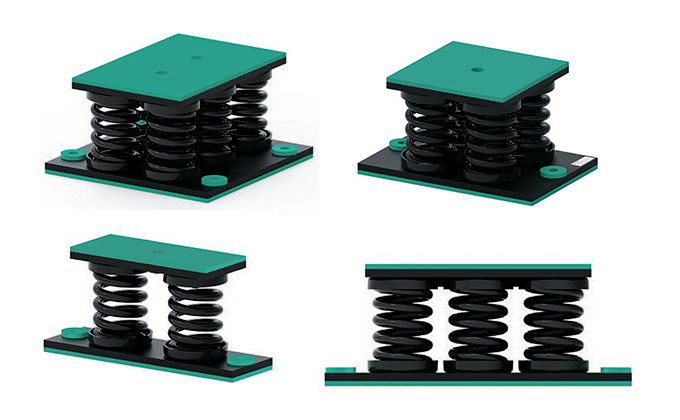

DynStab BVI-F — это современный блочный виброизолятор пружинного типа, разработанный для защиты промышленного оборудования от динамических воздействий. Применяется в системах силовой, структурной и кинематической виброизоляции. Пружинные виброизоляторы DynStab BVI-F находят широкое применение в промышленности, строительстве, энергетике и других отраслях, где критически важное значение имеет снижение вибрационных воздействий и структурного шума.
Описание
Конструктивно виброизолятор состоит из двух распределительных пластин, между которыми расположены пружинные виброизоляторы DynStab CSI, представленные в девяти различных типах исполнения. Благодаря им обеспечивается исключительная долговечность, способность выдерживать более пяти миллионов рабочих циклов. При этом пружины демонстрируют минимальную деформацию при длительной эксплуатации, что гарантирует стабильность характеристик виброизолятора на протяжении всего срока службы.
Особого внимания заслуживает антикоррозийная защита всех компонентов. Благодаря специальному покрытию виброизолятор DynStab BVI-F может успешно эксплуатироваться не только в закрытых помещениях, но и на открытом воздухе, не теряя при этом своих функциональных качеств и эксплуатационных характеристик.
Технические характеристики:
|
Количество виброизоляторов DynStab CSI |
2, 4, 6–9 |
|
Собственная частота |
4–6 Гц |
|
Минимальная несущая способность |
17,9–2436,3 кг |
|
Максимальная несущая способность |
44–5805 кг |
|
Вертикальная жесткость |
17,5–2389,1 |
Характеристики некоторых типоразмеров изоляторов DynStab BVI-F:
|
Тип |
Несущая способность min, кг |
Несущая способность max, кг |
Вертикальная жесткость, Н/мм |
|
1.1 |
17,9 |
44,0 |
17,5 |
|
1.5 |
71,5 |
176,0 |
70,2 |
|
2.1 |
29,8 |
74,0 |
29,2 |
|
2.6 |
133,9 |
333,0 |
131,3 |
|
3.3 |
141,2 |
336,0 |
138,4 |
|
3.6 |
211,7 |
504,0 |
207,6 |
|
4.1 |
73,3 |
176,0 |
71,9 |
|
4.4 |
256,7 |
616,0 |
251,7 |
|
5.2 |
208,3 |
500,0 |
204,3 |
|
6.3 |
533,5 |
1260,0 |
523,2 |
|
7.6 |
1265,6 |
3069,0 |
1241,1 |
|
8.2 |
760,1 |
1820,0 |
745,4 |
|
9.1 |
541,4 |
1290,0 |
530,9 |
|
9.6 |
2436,3 |
5805,0 |
2389,1 |
Преимущества:
- широкий диапазон нагрузок;
- высокая эффективность виброизоляции;
- стойкость к длительным воздействиям вибрации;
- возможен монтаж в ограниченном пространстве;
- низкая собственная частота;
- устойчивость к коррозии;
- визуальный контроль состояния пружинных элементов;
- универсальность и взаимозаменяемость компонентов;
- простота монтажа и обслуживания;
- прочность конструкции;
- долговечность;
- широкий спектр применения.
Монтаж
Монтаж выполняется согласно инструкции производителя с учетом поставленных задач и условий эксплуатации. Изоляторы применяются при установке компрессоров, генераторов, насосов, холодильных машин, вентиляции, производственного оборудования, инженерных систем, а также для защиты фундаментов и конструкций при строительстве зданий.
DynStab BVI-F представляют собой надежное решение для задач виброизоляции, сочетающее в себе высокую эффективность, долговечность и универсальность применения. Они успешно справляются с защитой различного оборудования от вибрационных воздействий, продлевая срок его службы и обеспечивая комфортные условия эксплуатации.
