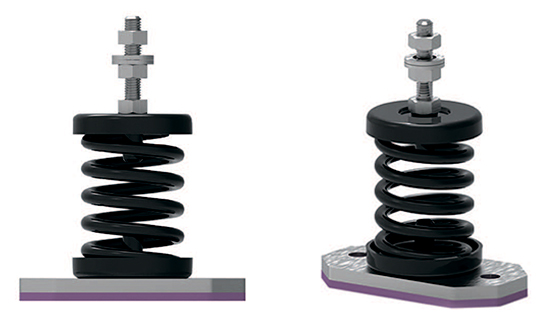

DynStab CSI (conventional spring isolator) — пружинные виброизоляторы общего назначения, предназначенные для эффективного снижения динамических нагрузок и колебаний виброактивного оборудования. Используются для защиты зданий, сооружений и чувствительных приборов от динамических воздействий, обеспечивая комфортную и безопасную эксплуатацию объектов. Особенно актуальны при размещении оборудования на перекрытиях или вблизи производств, чувствительных к вибрациям.
Описание
В основе работы виброизоляторов — оптимально подобранные параметры металлических пружин с антикоррозийным покрытием и вязкоупругих элементов, поставляемых по индивидуальному заказу. Специальные технологии обработки пружин минимизируют ползучесть материала, гарантируя стабильную осадку в течение всего срока службы.
Технические характеристики:
|
Собственная частота |
до 3,2 Гц |
|
Диаметр |
73 мм |
|
Высота |
95 мм |
|
Нагрузка |
9–645 кг |
Линейка DynStab CSI включает 9 типоразмеров, рассчитанных на нагрузки от 9 до 645 кг на один элемент. Это позволяет точно подобрать виброизолятор под конкретные требования проекта.
Технические характеристики моделей DynStab CSI:
|
Тип |
Нагрузка min, H |
Нагрузка max, H |
Вертикальная жесткость, Н/мм |
Осадка пружины при max нагрузке, мм |
|
1 |
88 |
193 |
8,8 |
24,6 |
|
2 |
146 |
321 |
14,6 |
24,9 |
|
3 |
231 |
508 |
23,1 |
23,8 |
|
4 |
360 |
791 |
36,0 |
24,0 |
|
5 |
511 |
1124 |
51,1 |
24,0 |
|
6 |
872 |
1918 |
87,2 |
23,6 |
|
7 |
1379 |
3034 |
137,9 |
24,2 |
|
8 |
1864 |
4100 |
186,4 |
23,9 |
|
9 |
2655 |
5840 |
265,5 |
23,8 |
Преимущества:
- высококачественные материалы: применение износостойких эластомеров и прочных металлических элементов;
- модульная конструкция: возможность подбора конфигурации под конкретные задачи;
- защитное покрытие: антикоррозийная обработка металлических частей для долговечности эксплуатации;
- высокая эффективность: значительное снижение уровня передаваемых вибраций в широком диапазоне частот;
- долговечность: устойчивость к старению и сохранение рабочих характеристик в течение всего срока службы;
- универсальность: возможность применения с различным оборудованием и в разных условиях;
- компактность: минимальные габариты при высокой несущей способности;
- широкий температурный диапазон: надежная работа в различных климатических условиях;
- универсальность демпфирования: низкая горизонтальная жесткость обеспечивает гашение как вертикальных, так и горизонтальных колебаний;
- простота обслуживания — открытый доступ к элементам конструкции.
Монтаж
Монтаж выполняется согласно инструкции изготовителя, учитываются особенности реализуемого проекта, поставленные задачи и условия эксплуатации. Виброизоляторы DynStab CSI применяются при установке различного оборудования: климатических установок, вентиляционных систем, компрессоров, силовых трансформаторов, насосов, резервных источников питания, высокоточного измерительного оборудования и лабораторных комплексов, трубопроводов, а также в зданиях, сооружениях и на подвижных объектах. DynStab CSI — это надежное решение для защиты оборудования и конструкций от вредного воздействия вибраций, обеспечивающее комфорт и безопасность эксплуатации в различных условиях.
