Виброизолятор DynStab BVI разработан для эффективного снижения динамических нагрузок, генерируемых мощным виброактивным оборудованием. Устройство активно используется в системах виброизоляции, обеспечивая защиту технологического оборудования, производственных машин и механизмов, зданий и сооружений. Их ключевое преимущество — способность удовлетворять повышенным требованиям к уровню виброизоляции и подавлению структурного шума.
Описание

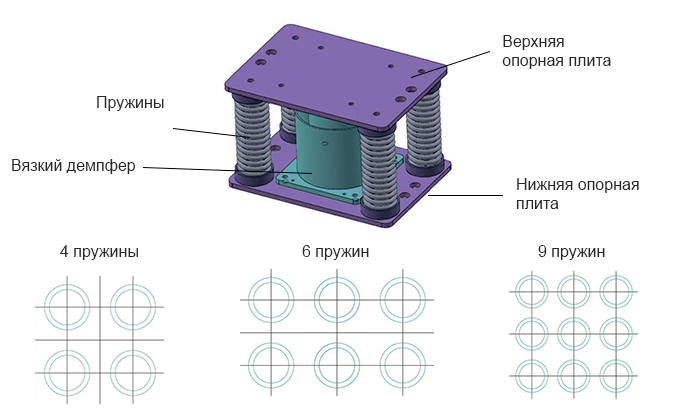

Виброизоляторы BVI представляют собой стальные винтовые пружины специальной конфигурации, оснащенные элементами крепления. Виброизолятор имеет модульную конструкцию, включающую верхнюю опорную плиту, демпфер вязкого трения, пружинный блок, нижнюю опорную плиту. Гибкая конфигурация дает возможность компоновки из групп пружин высокой грузоподъемности в блоки по 4, 6 или 9 пружин.
Технические характеристики:
|
Количество пружин |
4, 6, 9 |
|
Диапазон нагрузок |
от 100 кг до 100 тонн на один виброизолятор |
|
Собственная частота |
настраивается в диапазоне от 2,5 до 7 Гц |
|
Диапазон перемещений |
вертикальные: 13–40 мм |
|
Уровень демпфирования |
настраиваемый от 5 до 50% критического |
Встроенный вязкий демпфер DynStab Visco обеспечивает регулировку коэффициента затухания, управление амплитудой колебаний, настройку уровня демпфирования от 5% до 50% критического. Устройство может использоваться как в системах виброизоляции, так и в качестве средства защиты от сейсмических воздействий различной интенсивности. Доступен выпуск как с предварительным поджатием, так и в свободном исполнении.
Преимущества:
- высокая несущая способность при компактных размерах;
- длительный срок службы благодаря использованию качественных материалов;
- простота монтажа и обслуживания;
- устойчивость к агрессивным средам и перепадам температур;
- возможность работы в широком диапазоне нагрузок.
Виброизоляторы DynStab BVI позволяют успешно решать следующие задачи:
- снижение передачи вибрации от работающего оборудования на несущие конструкции;
- защита чувствительного оборудования от внешних вибрационных воздействий;
- уменьшение шумового фона в помещениях за счет гашения вибраций;
- повышение надежности и срока службы технологического оборудования.
Монтаж
Монтаж пружинных виброизоляторов DynStab BVI осуществляется согласно инструкции изготовителя. При этом необходимо учитывать:
- нагрузку: суммарный вес оборудования должен соответствовать грузоподъемности выбранных изоляторов;
- частотный спектр вибрации: изоляторы должны обеспечивать изоляцию в диапазоне частот, генерируемых оборудованием;
- условия эксплуатации: влажность, температура, наличие химически активных веществ.
Крепление возможно к полу, раме оборудования или несущим конструкциям. При установке рекомендуется:
- устанавливать изоляторы строго вертикально;
- обеспечивать равномерное распределение нагрузки на все изоляторы;
- использовать дополнительные элементы крепления при необходимости;
- проверять горизонтальность установки оборудования после монтажа.
Виброизоляторы DynStab BVI широко используются при установке систем вентиляций и кондиционеров, насосов, компрессорных станций, холодильных машин, генераторов и дизель‑генераторных установок, технологического оборудования промышленных предприятий.
