Звукоизоляционные сэндвич-панели «Шумостоп-Техно»
Сэндвич-панели «Шумостоп-Техно» применяются в конструкции плавающих полов в качестве упругого слоя, располагающегося под стяжкой. Представляют собой плиты, изготовленные из высококачественного стекловолокна, наклеенные на основу из вспененного материала. Подходят для использования в помещениях с высокими нагрузками на перекрытия.
Описание
В конструкцию звукоизолирующей панели для плавающего пола «Шумостоп-Техно» входят:
- минерало-волокнистая плита;
- вспененная основа;
- 8 шт. виброизолирующих опор Sylomer.
Панели максимально эффективно справляются с изоляцией ударного шума, обеспечивают значительное дополнительное снижение воздушного шума. Систему можно использовать в помещениях, где пол подвергается интенсивным динамическим и высоким статическим нагрузкам. Под стяжкой допустимо не укладывать разделяющий слой.
Преимущества:
- материалы сохраняют свои свойства в течение 30 лет даже при максимальных нагрузках;
- высокий уровень изоляции ударного шума;
- дополнительная изоляция воздушного шума;
- подходит для устройства звукоизоляции пола в спортивных залах, технических, производственных и жилых помещениях.
Технические характеристики
Технические характеристики панелей для шумоизоляции пола:
|
Размер панелей |
1200 х 600 мм |
|
Толщина конструкции |
33 мм |
|
Относительное сжатие панели при 100% нагрузке |
10% |
|
Индекс снижения уровня ударного шума одним слоем «Шумостоп-Техно» под стяжкой 100–120 кг/м² |
38 дБ |
|
Индекс дополнительной изоляции воздушного шума одним слоем «Шумостоп-Техно» под стяжкой 100-120 кг/м² |
8–10 дБ |
Панели выпускаются в трех вариациях, различающихся техническими характеристиками:
|
Разновидность «Шумостоп-Техно» |
350 |
600 |
1200 |
|
Максимально допустимая нагрузка |
350 кг/м² |
600 кг/м² |
1200 кг/м² |
|
Собственная резонансная частота системы при 100% нагрузке |
11 Гц |
11 Гц |
10 Гц |
|
Собственная резонансная частота системы при 50% нагрузке |
19 Гц |
18 Гц |
15 Гц |

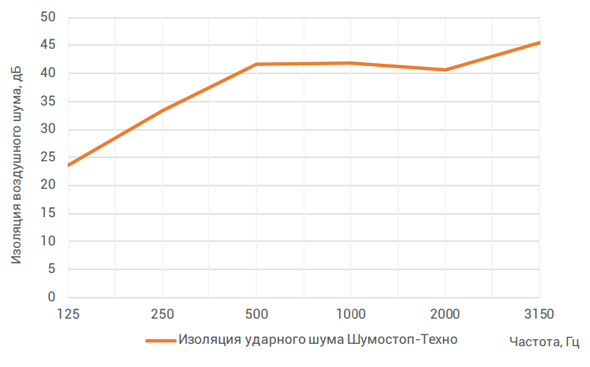

Результаты акустических испытаний:
|
Частота, Гц |
Снижение приведенного уровня ударного шума плавающей стяжкой плотностью 100-120 кг/м², уложенной на сэндвич-панели «Шумостоп-Техно», дБ |
|
100 |
19,3 |
|
125 |
23,6 |
|
160 |
27,4 |
|
200 |
36,3 |
|
250 |
33,3 |
|
320 |
26,6 |
|
400 |
34,2 |
|
500 |
41,6 |
|
630 |
29,5 |
|
800 |
36,0 |
|
1000 |
41,8 |
|
1250 |
40,3 |
|
1600 |
40,0 |
|
2000 |
40,7 |
|
2500 |
41,4 |
|
3200 |
45,5 |
Панели упаковываются поштучно, вес упаковки — 2,2 кг.
Инструкция по монтажу
Порядок монтажа:
- Основание предварительно необходимо выровнять.
- Сэндвич-панели нужно укладывать с разбежкой стыков виброопорами вниз. Стыки проклеиваются герметично армированным скотчем.
- По периметру помещения необходимо расположить кромочную прокладку «Шуманет-100 Комби», чтобы исключить жесткое соединение стен с конструкцией «плавающего» пола. Стыки сэндвич-панелей «Шумостоп-Техно» и кромки также необходимо проклеить армированным скотчем.
- Непосредственно на вспененный слой наносится песчано-цементная стяжка толщиной от 60 мм. Допустимо использование марки не ниже М300 с обязательным армированием металлоконструкциями.
